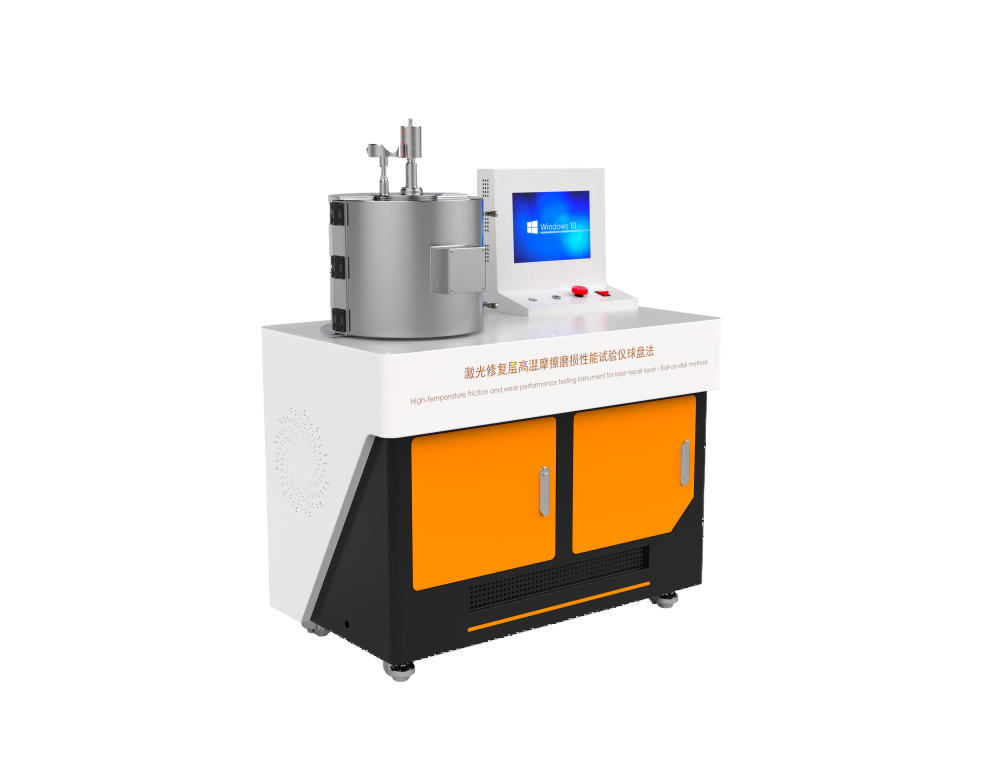

激光修復層高溫摩擦磨損性能試驗儀-球盤法
?一、核心功能與技術原理?
技術原理與測試標準
1.球盤法高溫摩擦磨損測試原理
球盤法通過模擬球-盤接觸的滑動摩擦工況，結合高溫環境（通常為300-1000℃）評估激光修復層材料的摩擦系數、磨損率及表面形貌變化。核心參數包括：
載荷范圍：0.1-50N（ASTM G99-20）
轉速范圍：10-1000rpm
溫度控制精度：±5℃（ISO 15240-2:2020）
數據采集：摩擦力、溫度、磨損體積（激光掃描顯微鏡或稱重法）
2.國際標準與國內規范
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | PLC+Windows控制系統 |
操作界面 | 彩色10寸嵌入式工業電腦，中英文切換 |
測試軟件 | 測試軟件1套 |
施加載荷 | 載荷范圍為5N~100N,標配載荷宜為50N |
扭力傳感器 | 20nm,精度±0.1%FS; |
測試盤 | ?100mm*10mm |
滑動速度 | 滑動速度范圍為0.05m/s~0.5m/s,測試速度是0.1m/s?；瑒訄A的直徑宜為20mm或30mm,標配30mm |
工位 | 單工位 |
試驗溫度 | 試驗溫度范圍為35℃~1000℃ |
環境要求 | 摩擦磨損試驗機放置房間溫度范圍為10℃~35℃,相對濕度范圍為20%~70%。 |
試驗氣氛 | 大氣,也可根據用戶要求選擇循環氣體(如:惰性氣體) |
盤試樣材料 | 盤試樣材料為激光修復層材料，球試樣材料為金屬材料304不銹鋼 |
驅動軸轉速 | 范圍為60r/min~600r/min，精度不超過±1% |
加熱方式 | 加熱絲 |
鋼球 | 不銹鋼?6mm，?10mm |
冷卻水槽 | 0-99度，內置設備 |
外殼Q235材料制作烤漆處理，不上銹 | |
工位材料采樣AL表面陽極氧化處理 | |
墊腳采樣不銹鋼制作，穩定性好，可調節水平功能 | |
內置照明燈綠色光線 | |
USB測試軟件插口，讀取數據 | |
外形尺寸：長1020寬580高1070mm | |
?三、執行標準與適用場景?
滿足標準
GB/T 43853-2024
ASTM G99-20 ASTM International 滑動摩擦磨損測試通用規范 金屬、陶瓷、聚合物
GB/T 16487.1-2019 中國國家標準 高溫摩擦磨損試驗方法 金屬材料
ISO 15240-2:2020 ISO 高溫摩擦學測試設備校準 工業設備驗證
?典型應用?：
生產線批量質檢；
第三方實驗室認證。
?四、選型建議與風險提示
1.核心選型指標
溫度均勻性：需滿足±5℃以內（參考ISO 15240-2:2020）
兼容性：支持激光修復層試樣定制夾具
數據可靠性：建議選擇配備力控閉環系統的設備
2.風險提示
標準差異：部分廠商宣稱的“高溫能力"未明確標注溫度波動范圍，需索取第三方檢測報告
材料適配性：激光修復層可能因高溫氧化導致測試結果偏差，建議預實驗驗證
安全規范：高溫測試需符合
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
